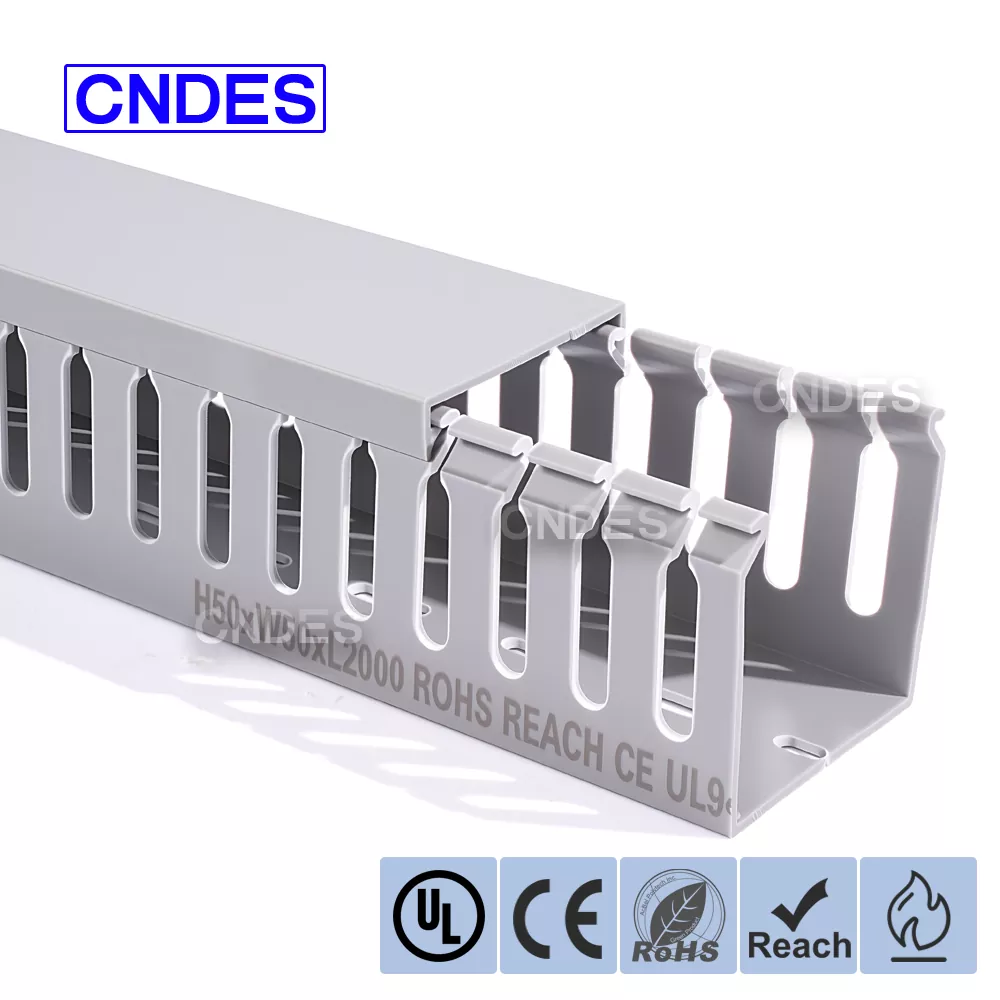

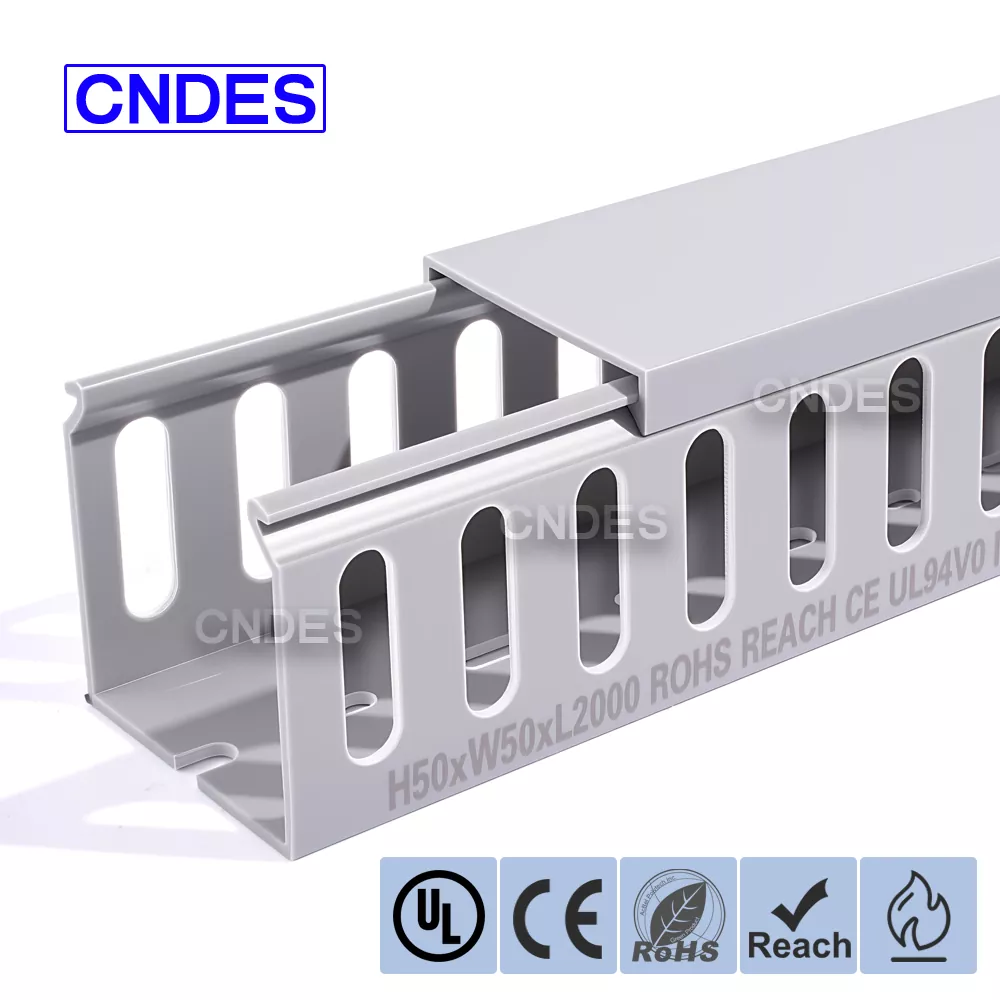

Αγωγός καλωδίωσης τύπου δακτύλου PVC 50×50 με εγκοπή

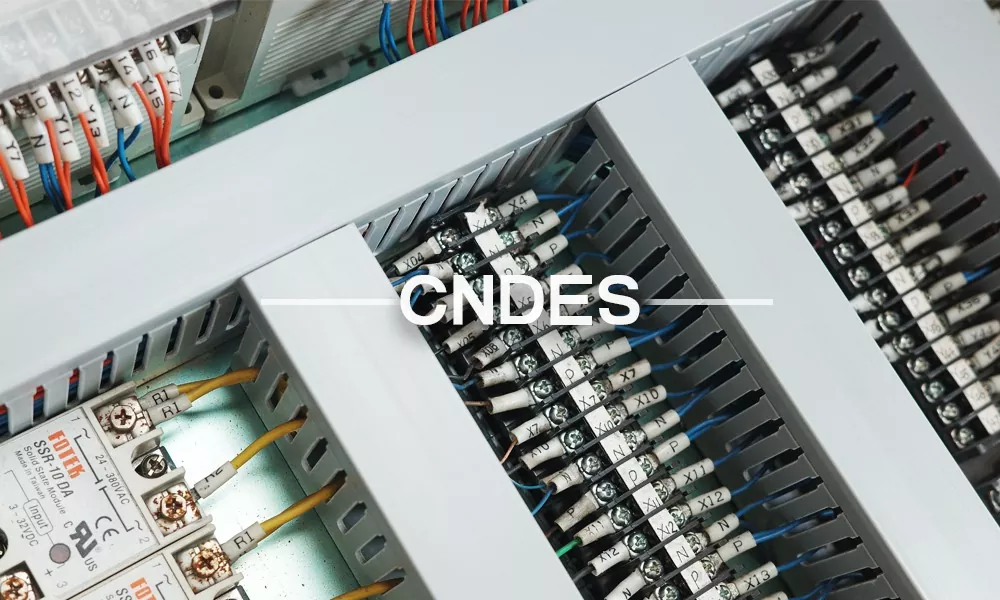

Ο προσαρμοσμένος αγωγός καλωδίωσης τύπου δακτύλου PVC 50×50 με εγκοπές έχει σχεδιαστεί για αποτελεσματική οργάνωση καλωδίων σε ηλεκτρικούς πίνακες, ντουλάπια αυτοματισμού και βιομηχανικά συστήματα ελέγχου. Διαθέτοντας ισορροπημένο τετράγωνο προφίλ και ανοιχτές υποδοχές τύπου δακτύλου, αυτός ο αγωγός καλωδίωσης επιτρέπει τη γρήγορη διακλάδωση του καλωδίου, την καθαρή δρομολόγηση και την εύκολη συντήρηση.

Κατασκευασμένο από την CNDES, έναν επαγγελματία κατασκευαστή και προμηθευτή αγωγών καλωδίωσης PVC στην Κίνα, αυτό το μοντέλο χρησιμοποιείται ευρέως σε εφαρμογές που απαιτούν ευελιξία, ασφάλεια και μακροπρόθεσμη αντοχή.

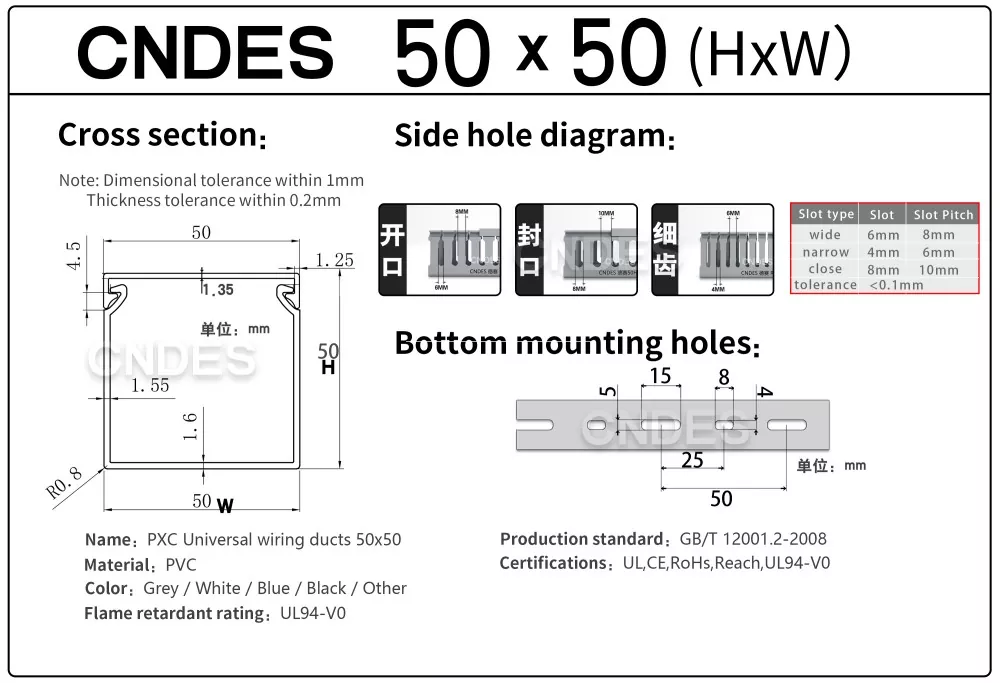

50*50-Έγγραφο προδιαγραφών

Οδηγίες χρήσης

1. Προετοιμασία Προεγκατάστασης

Πριν από την εγκατάσταση, επιλέξτε το κατάλληλο μέγεθος αγωγού και πλάτος σχισμής ανάλογα με την ποσότητα του καλωδίου, τη διάμετρο του καλωδίου και το περιβάλλον εγκατάστασης, όπως ο διαθέσιμος χώρος και η θερμοκρασία λειτουργίας.

Για παράδειγμα, τα στενά σχέδια υποδοχών τύπου δακτύλου είναι κατάλληλα για περιοχές εξαρτημάτων υψηλής πυκνότητας, ενώ οι φαρδύτερες υποδοχές επιτρέπουν την ευκολότερη δρομολόγηση μεγαλύτερων δεσμίδων καλωδίων.

Κατά την εγκατάσταση του ποιοτικού αγωγού καλωδίωσης τύπου δακτύλου PVC 50×50 με εγκοπές, σχεδιάστε εκ των προτέρων τη διαδρομή δρομολόγησης του καλωδίου και σημειώστε τις θέσεις τοποθέτησης σε τοίχους ή μέσα σε ηλεκτρικά ντουλάπια. Αποφύγετε περιοχές με αιχμηρές άκρες, υπερβολικούς κραδασμούς ή υψηλές θερμοκρασίες.

Χρησιμοποιήστε μεζούρα και μαρκαδόρο για να εξασφαλίσετε ακριβή τοποθέτηση και ομαλή δρομολόγηση.

Προετοιμάστε τα απαραίτητα εργαλεία, όπως ένα κατσαβίδι, ένα ηλεκτρικό τρυπάνι (αν απαιτείται διάτρηση), το επίπεδο και τα εργαλεία κοπής, όπως ένα πριόνι ή ένα ειδικό κόφτη αγωγών καλωδίωσης.

2. Ασφάλιση της ράγας βάσης

Εάν τοποθετείτε σε τοίχο ή ντουλάπι, χρησιμοποιήστε ένα ηλεκτρικό τρυπάνι για να ανοίξετε τρύπες στα σημειωμένα σημεία. Τοποθετήστε αγκυρώσεις διαστολής ή πλαστικές αγκυρώσεις. Βεβαιωθείτε ότι η διάμετρος της οπής διάτρησης ταιριάζει με το μέγεθος της άγκυρας για να αποτρέψετε την αστάθεια από μεγάλες τρύπες. Ευθυγραμμίστε τη ράγα βάσης αγωγού καλωδίωσης τύπου δακτύλου PVC με εγκοπή με τα σημεία στερέωσης και σφίξτε τις βίδες χρησιμοποιώντας ένα κατσαβίδι για να βεβαιωθείτε ότι η ράγα είναι ασφαλής και δεν ταλαντεύεται. Δώστε προτεραιότητα στη χρήση των προ-διάτρητων οπών στερέωσης του αγωγού. Εάν χρειάζονται πρόσθετα σημεία στερέωσης, ανοίξτε τρύπες μόνοι σας. Χρησιμοποιήστε ένα επίπεδο για να ελέγξετε την οριζόντια ευθυγράμμιση του καναλιού βάσης, αποτρέποντας δυσκολίες με την επακόλουθη εγκατάσταση της πλάκας κάλυψης ή την κλίση του καλωδίου. Μετά τη ρύθμιση, σφίξτε ξανά τις βίδες για να αποφύγετε τη μετατόπιση.

3.Οργάνωση και εισαγωγή καλωδίου

Πριν τοποθετήσετε τα καλώδια, ομαδοποιήστε τα ανάλογα με τη λειτουργία —όπως καλώδια τροφοδοσίας, καλώδια σήματος ή καλώδια δεδομένων— και επισημάντε τα εάν χρειάζεται. Ελέγξτε ότι η διάμετρος του καλωδίου είναι συμβατή με το πλάτος της υποδοχής.

Εισαγάγετε τα καλώδια απαλά μέσα από τις πλευρικές υποδοχές ή τα ακραία ανοίγματα του αγωγού καλωδίωσης τύπου δακτύλου PVC υψηλής απόδοσης 50×50, αποφεύγοντας το υπερβολικό τράβηγμα που μπορεί να καταστρέψει τη μόνωση του καλωδίου.

Για μεγαλύτερα καλώδια, τα "δάχτυλα" μεμονωμένων εγκοπών μπορούν να αφαιρεθούν κατά μήκος των προ-κομμένων γραμμών ή να κοπούν χρησιμοποιώντας εργαλεία κοπής για τη δημιουργία ευρύτερων ανοιγμάτων.

Τοποθετήστε τα καλώδια σε στρώσεις για να βελτιώσετε την οργάνωση και τη μελλοντική συντήρηση. Μια κοινή πρακτική είναι να τοποθετείτε καλώδια τροφοδοσίας στο κάτω μέρος και καλώδια σήματος στο επάνω στρώμα για να μειώσετε τις παρεμβολές.

4. Τοποθέτηση πλάκας καλύμματος

Ευθυγραμμίστε την πλάκα καλύμματος με το κανάλι βάσης, διασφαλίζοντας ότι οι άκρες της πλάκας καλύμματος εμπλέκονται πλήρως με τα κλιπ ή τις αυλακώσεις του καναλιού βάσης. Για συρόμενες πλάκες καλύμματος, σύρετέ τις από τη μία άκρη. για τύπους κλιπ, πατήστε μέχρι να ασφαλίσει στη θέση του. Πιέστε σταθερά την πλάκα καλύμματος για να τη στερεώσετε σφιχτά στο κανάλι βάσης. Για αγωγό καλωδίωσης τύπου δακτύλου με σχισμή PVC, περιστρέψτε την πλάκα καλύμματος στη θέση κλειδώματος. Επιθεωρήστε την πλάκα καλύμματος για επίπεδο επίπεδο για να αποτρέψετε την τοπική ανύψωση που θα μπορούσε να επιτρέψει την είσοδο σκόνης. Βεβαιωθείτε ότι η πλάκα καλύμματος είναι ασφαλισμένη χωρίς κενά για να αποτρέψετε την είσοδο σκόνης ή ξένων αντικειμένων στο εσωτερικό του αγωγού. Εάν απαιτείται ενισχυμένη στεγανοποίηση, εφαρμόστε στεγανωτικό στις άκρες της πλάκας κάλυψης (επιλέξτε μια κόλλα συμβατή με PVC).

5.Ειδικός Χειρισμός Σεναρίων

Κατά την τοποθέτηση σε κάθετες επιφάνειες, επιλέξτε καλύμματα με αντιολισθητικά σχέδια (π.χ. ελαστικά μαξιλαράκια ή τύπους ενισχυμένα με κουμπώματα) για να αποφύγετε την ολίσθηση. Επιθεωρείτε περιοδικά τον κάθετα εγκατεστημένο αγωγό καλωδίωσης τύπου δακτύλου PVC με σχισμή για να βεβαιωθείτε ότι τα καλύμματα παραμένουν ασφαλή έναντι χαλάρωσης λόγω βαρύτητας. Σε περιορισμένους χώρους, κόψτε τους αγωγούς σε κατάλληλα μήκη (χρησιμοποιώντας εξειδικευμένα εργαλεία κοπής για να διατηρήσετε καθαρές, ξεπλυμένες άκρες). Μετά την κοπή, επιθεωρήστε την κομμένη άκρη για ευκρίνεια. Τρίψτε με λειαντικό χαρτί εάν είναι απαραίτητο για να αποφύγετε τραυματισμό του καλωδίου ή του χειριστή. Εάν οι θερμοκρασίες περιβάλλοντος πλησιάζουν το ανώτερο όριο θερμοκρασίας του αγωγού (π.χ. 50°C ή 85°C), επιλέξτε ένα μοντέλο ανθεκτικό στις υψηλές θερμοκρασίες ή εφαρμόστε πρόσθετα μέτρα απαγωγής θερμότητας. Για παράδειγμα, κρατήστε χώρο εξαερισμού γύρω από τον αγωγό ή εγκαταστήστε ανεμιστήρες ψύξης.
